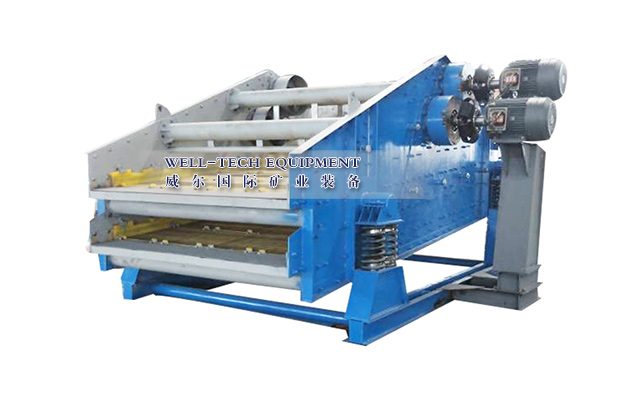

高頻振動篩用于煤礦的煤泥和礦尾的脫水，它具有較高的振動頻率以強制形行料層進行脫水。我公司生產的高頻篩有上振式和下振式下振式兩種結構；其中下振式是我公司的獨創產品，可靠性更高，大大方便了用戶維修。
產品特色
采用塊偏心自同步激振器。
采用膠帶彈性聯軸節和萬象聯軸節傳動
優化結構設計提高整機可靠性和工作壽命
主要技術參數表
|
型號 |
層數 |
篩孔大小 |
給料粒度 |
處理量 |
雙振幅 |
振動方向角 （°） |
電機 |
支點動負荷N |
||
|
型號 |
功率 Kw |
工作負荷 |
最大 動負荷 |
|||||||
|
GPS1025 |
1 |
0.1-0.5 |
<50 |
15 |
4-6 |
45 |
Y100L2-4 |
3×2 |
±500 |
±2500 |
|
GPS1230 |
1 |
<50 |
20 |
4-6 |
45 |
Y100L2-4 |
3×2 |
±720 |
±3600 |
|
|
2GPS1230 |
2 |
<50 |
25 |
4-6 |
45 |
Y100L2-4 |
3×2 |
±800 |
±4000 |
|
|
GPS1236 |
1 |
<50 |
25 |
4-6 |
45 |
Y132S-4 |
5.5×2 |
±800 |
±4000 |
|
|
2GPS1260 |
2 |
<50 |
60 |
2-4 |
45 |
Y132S-4 |
5.5×2 |
±420 |
±2100 |
|
|
GPS1431 |
1 |
<50 |
30 |
4-6 |
45 |
Y132S-4 |
5.5×2 |
±1100 |
±5500 |
|
|
GPS1531 |
1 |
<50 |
35 |
4-6 |
45 |
Y132S-4 |
5.5×2 |
±1100 |
±5000 |
|
|
GPS1830 |
1 |
<50 |
45 |
4-6 |
45 |
Y132S-4 |
5.5×2 |
±1800 |
±9000 |
|

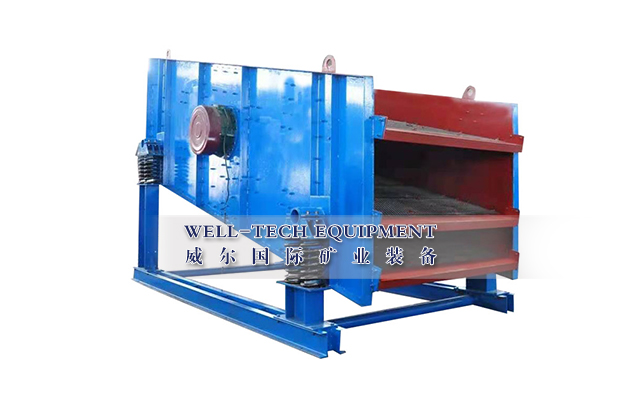

自定中心圓振動篩用于礦石和煤等物料的粗、中細、極細各級篩分。也可用于對物料作脫水、脫泥介質等處理。 自定中心振動篩結構主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸旋轉，由于激振器上的不平衡產生了離心慣性力的作用，使篩箱獲得振動。改變激振器偏心重，可以獲得不同振幅。
自定中心圓振動篩的主要優點：
l 由于篩箱振動強烈，減少了物料堵塞孔的現象，使篩子具有較高的篩分效率和生產率；
l 構造簡單、拆換篩面方便；
l 篩分每噸物料所消耗的電能少。
自定中心振動篩還有如下優點：由于皮帶輪中心線和軸承中心線不在同一直線上，而能夠消除皮帶的振動現象，減少皮帶的疲勞和磨損，從而可以增大篩子的振幅，進一步提高生產率。
主要技術參數表
|
型號 |
層數 |
最大進料粒度 |
篩孔大小 |
處理能力 |
振動頻率 |
傾角 (°)
|
功率(Kw)
|
外形尺寸 |
重量 |
|
SZZ600×1200 |
1 |
40 |
1-25 |
10-20 |
1000 |
15-25 |
2.2 |
1370×890×330 |
340 |
|
SZZ2600×1200 |
2 |
40 |
1-25 |
10-20 |
1000 |
15-25 |
2.2 |
1370×890×430 |
360 |
|
SZZ900×1800 |
1 |
40 |
1-25 |
20-25 |
1000 |
15-25 |
2.2 |
2150×1358×575 |
550 |
|
SZZ2900×1800 |
2 |
40 |
1-25 |
20-30 |
1000 |
15-25 |
3 |
2489×1358×770 |
620 |
|
SZZ1250×2500 |
1 |
100 |
5-40 |
150 |
850 |
15-20 |
5.5 |
2762×1714×680 |
1100 |
|
SZZ21250×2500 |
2 |
150 |
5-40 |
150 |
850 |
15-20 |
5.5 |
2702×1714×740 |
1300 |
|
1 |
100 |
1-40 |
220 |
800 |
15-25 |
7.5 |
3320×1449×787 |
2100 |
